Keil MDK-ARM에서 SRAM에 다운로드 및 실행하기
쿨한넘
2014. 2. 7. 13:33
Keil MDK-ARM에서 마이크로컨트롤러의 내부 플래쉬가 아니라 내부 SRAM에 코드를 올리고 실행하기.
xxxx.ini 화일을 하나 만들고 아래와 같이 수정한다.
FUNC void Setup (unsigned int region) {
region &= 0xFFFF0000;
SP = _RDWORD(region); // Setup Stack Pointer
PC = _RDWORD(region + 4); // Setup Program Counter
// _WDWORD(0xE000ED08, region); // Setup Vector Table Offset Register
}
LOAD "SRAM\\stm32f051r8_flash_test01.axf" INCREMENTAL
Setup(0x20000000); // Get ready to execute image in SRAM or whatever region it is in
//g,main
위 예제는 STM32F051R8 의 내부 SRAM에서 코드를 동작하기 위해 작성했다. 이 프로세서의 내부 SRAM은 0x2000_0000에 위치해있고, 그 크기는 8KB (0x2000)이다.
SRAM 메모리 맵에 맞추어 빌드를 해놓아야 한다.

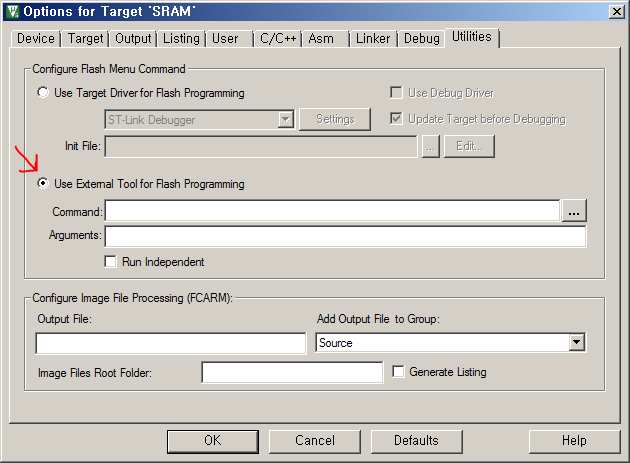

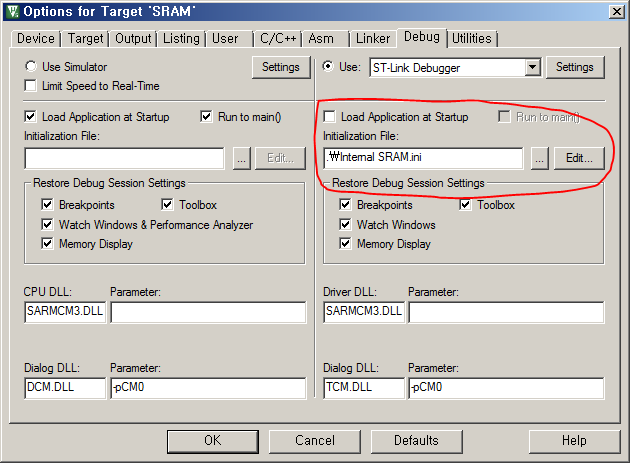

그리고 프로젝트 옵션에서 아래 그림과 같이 셋팅을 맞추고, 디버깅 시작을 하면 된다.
